Materialeigenschaften und Preis von Pin-Header
Pin-Header werden im Allgemeinen häufig für den Anschluss von Leiterplatten verwendet und genießen den Ruf eines Universalsteckers. Im Allgemeinen verwendet, um mit ihm ist Row Mutter, Klemmenblock und andere Anschlüsse. Mit der Konkurrenz auf dem Markt für Stiftleistenverbinder beginnen einige Hersteller nun mit der Galvanisierung (Goldimitation) und Materialien (grün beschichteter Stahl, Legierung usw.), um die Kosten zu senken, aber auch die Serviceeigenschaften und die Lebensdauer des Produkts zu verringern.
Merkmale des Pin-Header-Anschlusses
Pin-Header, eine Art Stecker, englischer Name: Pin-Header. Diese Art von Steckverbinder wird häufig in Leiterplatten in Elektronik, Elektrogeräten und Messgeräten verwendet. Seine Aufgabe besteht darin, als Brücke zwischen blockierten oder isolierten Stromkreisen zu fungieren und die Aufgabe der Strom- oder Signalübertragung zu übernehmen. Wird normalerweise mit weiblichen Headern verwendet, um eine Board-to-Board-Verbindung herzustellen. Oder es kann mit elektronischen Kabelbaumklemmen verwendet werden, um eine Platine-zu-Draht-Verbindung herzustellen. Es kann auch unabhängig für die Board-to-Board-Verbindung verwendet werden.

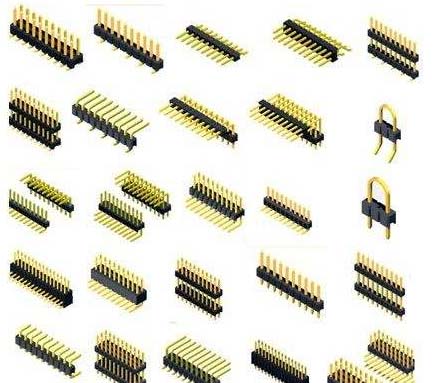

Da die von verschiedenen Produkten geforderten Spezifikationen nicht gleich sind, gibt es auch viele Arten und Spezifikationen von Pin-Headern, die nach dem Standard des Pin-Header-Steckverbinders der Elektronikindustrie klassifiziert sind:
Je nach Abstand kann es grob in fünf Kategorien unterteilt werden: 2,54 mm, 2,00 mm, 1,27 mm, 1,00 mm, 0,8 mm. Je nach Anzahl der Reihen gibt es einreihige Nadeln, zweireihige Nadeln und dreireihige Nadeln.
Je nach Verpackungsverbrauch gibt es SMT (horizontale Paste / vertikale Paste), Plug-in-DIP (gerader Plug / Bend-Plug) usw.;
Geteilt nach der Installationsmethode: 180 ° wird durch S dargestellt, 90 ° wird durch W dargestellt und SMT wird durch T dargestellt.
Anzahl der Zeilen: Einzelreihe, Doppelreihe, drei Reihen, vier Reihen, bis zu vier Reihen.
Anzahl der Nadeln: 02to80
Stifte: gerade, gebogen, SMT; Stiftgröße.
Abmessungen: Gesamtabmessungen Länge, Breite, Dicke, Zeilenabstand.
Tonhöhe: 0,8, 1,0, 1,27, 2,0, 2,54 Tonhöhe.
Material: bezieht sich auf das Material und die Oberflächenbehandlung des Kontakts, Isolatormaterial.
Verpackung: Blisterpackung, Rollbeutel, Großpackung.
Material: Stiftmaterial: Messing oder Phosphorbronze; Isolatormaterial: Kunststoff UL94V-0.
Oberflächenbehandlung: 0,8 u Vergoldung, Verzinnung, Vernickelung.
Verarbeitungstechnologie:
Der Hauptprozess der Pin-Header-Verarbeitung ist: Verarbeiten Sie zuerst die Stifte nach Bedarf mit Messing (oder Phosphorbronze), plattieren Sie dann Nickel und dann Gold nach Bedarf, bearbeiten Sie dann das Isolatorteil mit einer Form und legen Sie schließlich die Stifte gemäß den Größenanforderungen der speziellen Ausrüstung auf den Isolator.
Anmerkungen: Es gibt viele Faktoren, die den Preis beeinflussen, normalerweise die Vergoldung, die Nadellänge usw.

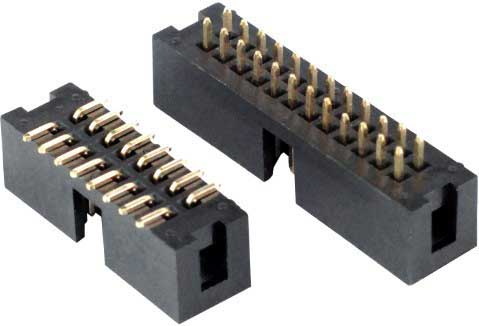

Beispiele für Pin-Header-Parameter

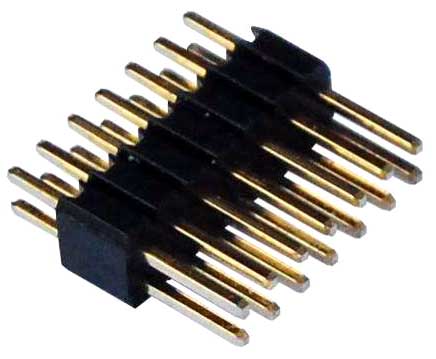

Merkmale: einreihig und zweireihig, gerade Nadel und gebogene Nadel, der Stiftabstand beträgt 2,54 mm und 3,96 mm sowie verschiedene Stiftlängen.

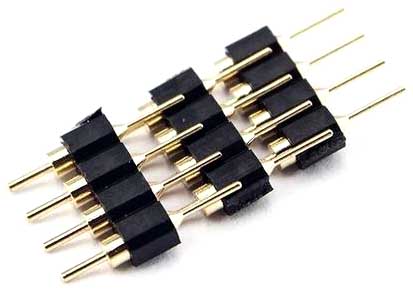

Pin-Header-Anwendung
● Datenverarbeitung ● Computer ● Programmiergeräte ● Elektronische Messgeräte ● Automatische Steuerung ● Automatisierung ● Kommunikation
Der Querschnitt des rechteckigen Stifts beträgt 0,8 × 1,6 mm und der Laststrom beträgt 7,5 A. Der Wagenheber verfügt über mindestens zwei unabhängige Splitter und vier Kontaktpunkte. Die Wagenheberstruktur kann ein falsches Einstecken verhindern. Der Querschnitt des Vierkantstifts der Serie 254 / I beträgt 0,64 × 0,64 mm. Die beiden oben genannten Arten von Stiften sind mit stumpfen Ecken ausgeführt und können in Bereichen der Hochfrequenztechnologie verwendet werden. Der Pinhole-Kontaktteil ist vergoldet, Korrosionsschutz, einen niedrigen Kontaktwiderstand und eine hohe Zuverlässigkeit.
